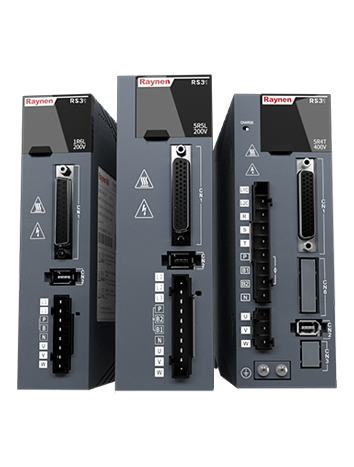

RS31系列伺服驱动器

RS31标准精简型伺服驱动器是RS3系列的精简款。

选型表

型号输入电压(V)输出功率(kW)额定电流(Arms)控制类型全闭环+功能安全W*D*H尺寸(mm)

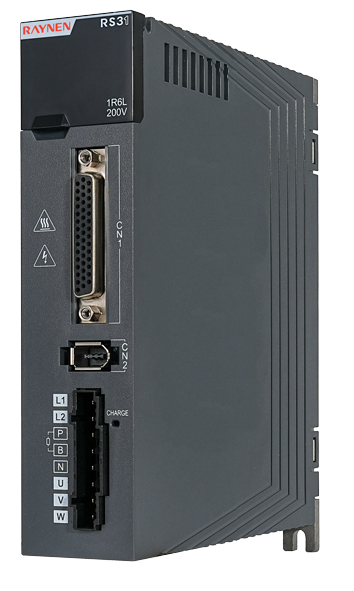

RS3P1-1R6L2200.21.6脉冲不可选配40*143*165
RS3E1-1R6L2200.21.6EtherCAT不可选配40*143*165
RS3P1-2R8L2200.42.8脉冲不可选配40*143*165
RS3E1-2R8L2200.42.8EtherCAT不可选配40*143*165
RS3P1-5R5L2200.755.5脉冲不可选配50*163*165
RS3E1-5R5L2200.755.5EtherCAT不可选配50*163*165
RS3P1-5R5L-B2200.755.5脉冲不可选配50*163*165
RS3E1-5R5L-B2200.755.5EtherCAT不可选配50*163*165
RS3P1-6R6L22016.6脉冲不可选配50*163*165
RS3E1-6R6L22016.6EtherCAT不可选配50*163*165
RS3P1-6R6L-B22016.6脉冲不可选配50*163*165
RS3E1-6R6L-B22016.6EtherCAT不可选配50*163*165
RS3P1-7R6M22016.6脉冲不可选配55*173*165
RS3E1-7R6M22016.6EtherCAT不可选配55*173*165

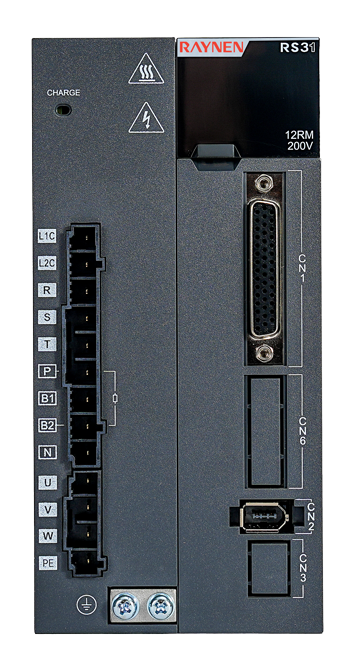

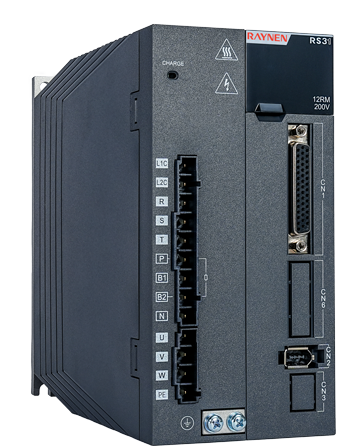

RS3P1-12RM22016.6脉冲不可选配80*183*165
RS3E1-12RM22016.6EtherCAT不可选配80*183*165


基本规格
  • 控制方式
    IGBT PWM控制正弦波电流驱动方式
  • 编码器类型
    编码器类型通讯型编码器(RS485)
  • 通信功能
    Type-C  PC上位机通讯用(USB)
    Modbus 上位控制器控制通讯用(RS485)
    IEC61158 Type12,IEC 61800-7 CiA 402(EtherCAT)
    CAN 上位控制器控制通讯用(CAN)
  • 动态制动
    主回路电源off,伺服报警,伺服off,超程时动作
  • 制动电阻
    Size A 不支持内置,Size B 可选配内置,Size C / Size D 标配内置
  • 保护功能
    过压、欠压、缺相、过流、过载、超速、编码器断线等
  • 辅助功能
    增益调整、陷波器、报警记录查询、JOG运行、电机初始角辨识等
  • 脉冲型控制信号
    DI 3个,DO 3个
  • EtherCAT型控制信号
    DI 3个,DO 3个
  • CANopen型控制信号
    DI 3个,DO 3个
