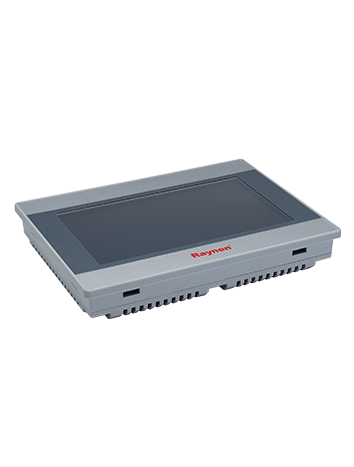

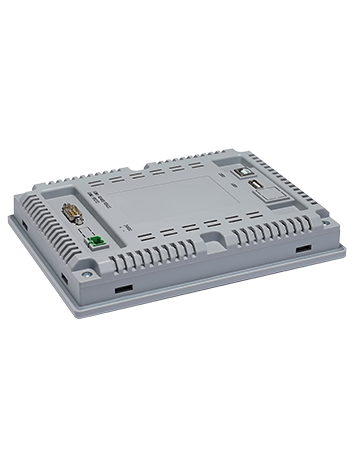

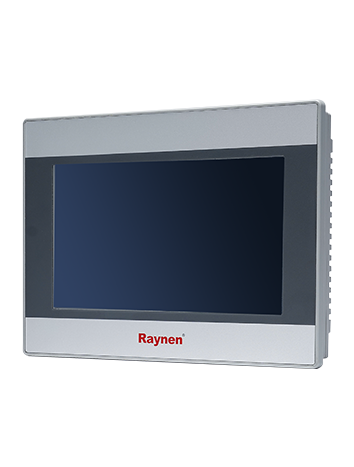

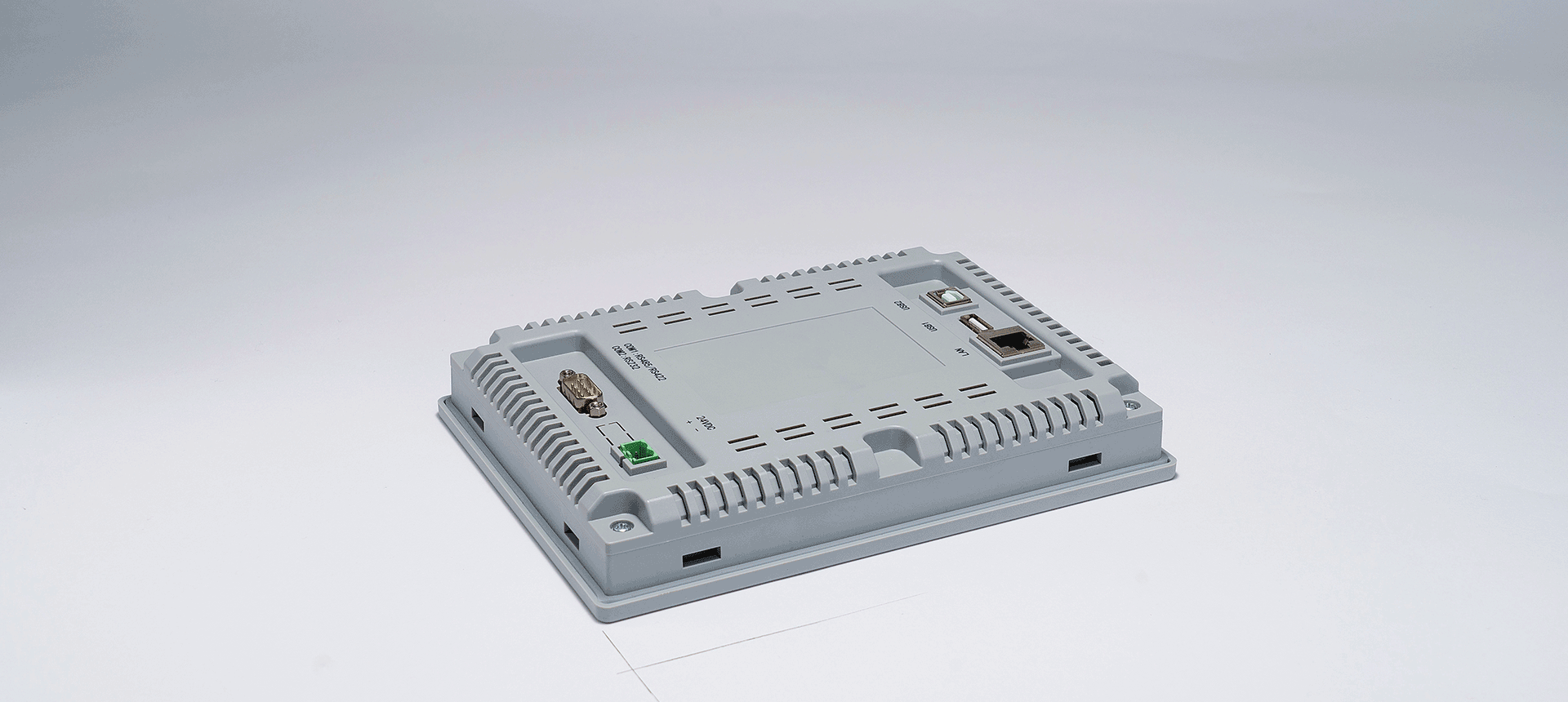

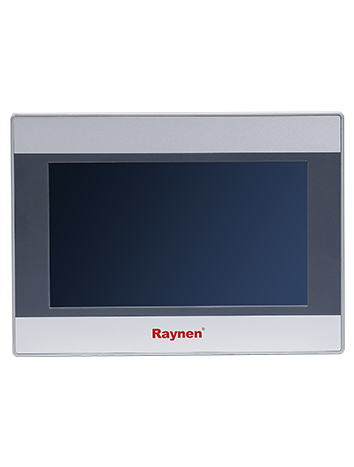

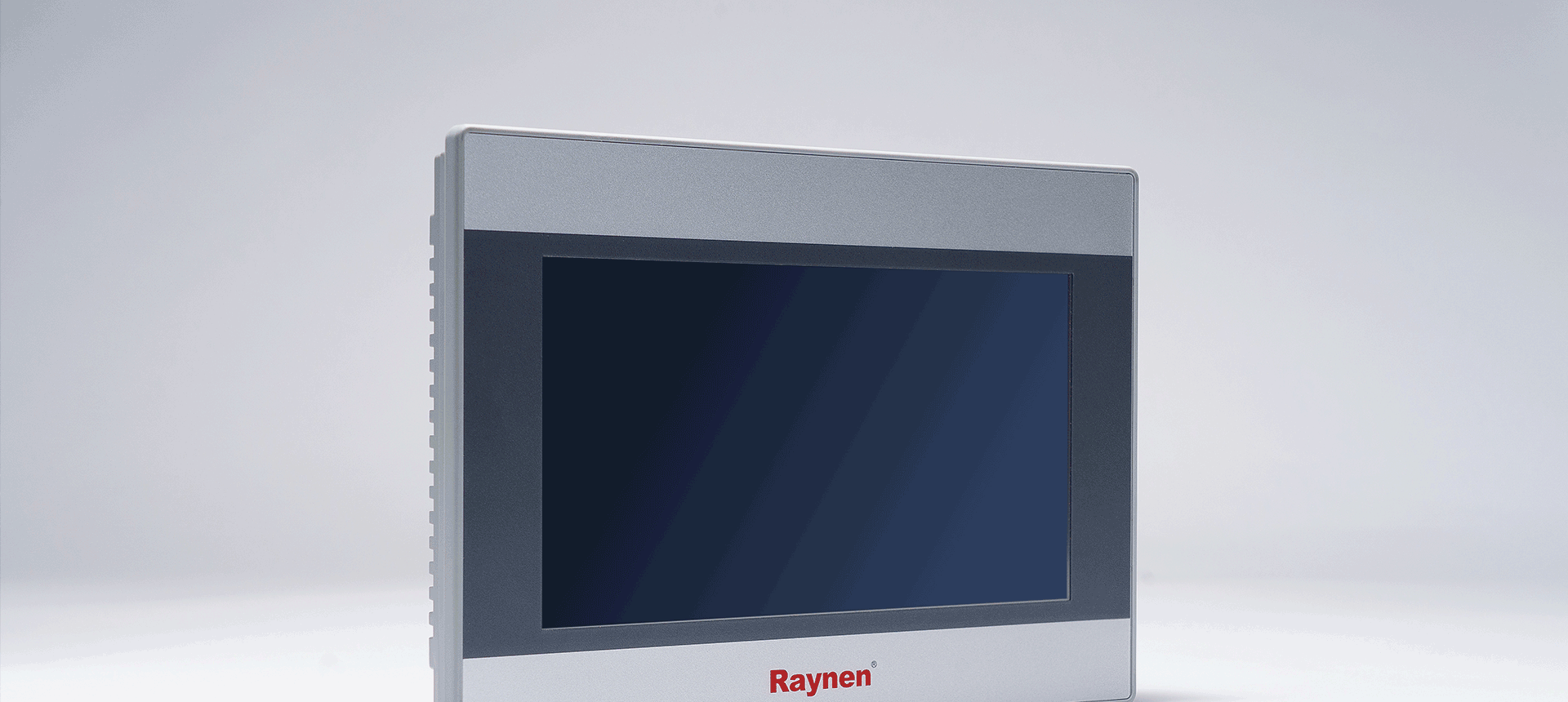

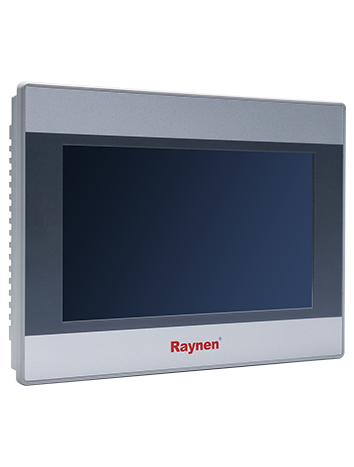

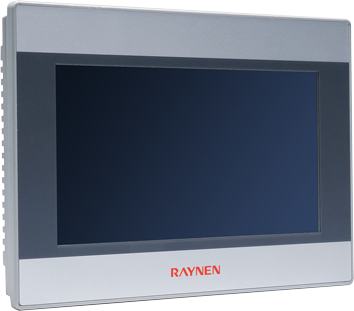

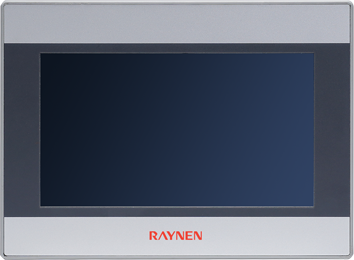

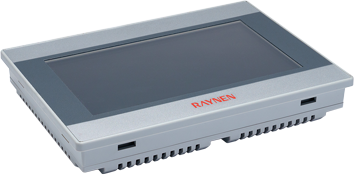

UH407L系列HMI

UH407L和UH407LE是16877太阳集团入口首页自主研发设计的新一代人机界面产品,采用全新硬件平台方案,整体性能全面升级,高标准、高配置、大存储空间,让工业设备控制系统运行更快,处理能力更强。

核心配置更强大

采用四核1GHz CPU主频,标配256FLASH+256MB DDR3更大空间

设计标准更高

采用工业级的设计标准和防尘槽设计,应对各种工业现场环境,保障稳定运行

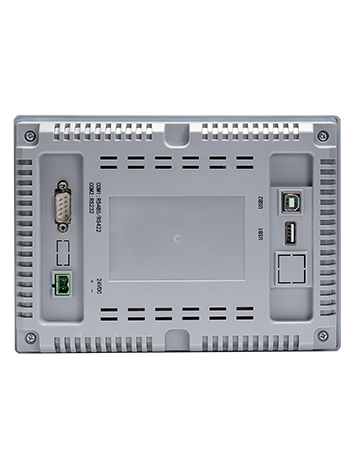

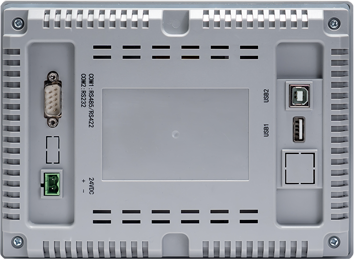

串行接口更丰富

支持RS485/RS232/RS422,同时连接更多设备

选型表
型号液晶屏分辨率USB HostUSB Slave串行接口以太网DB9

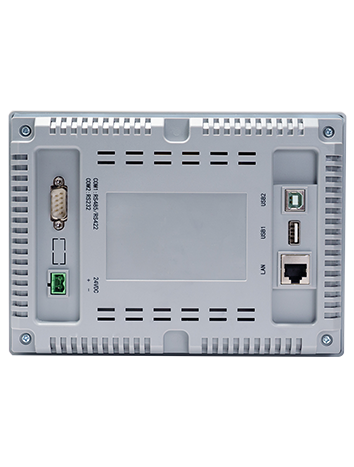

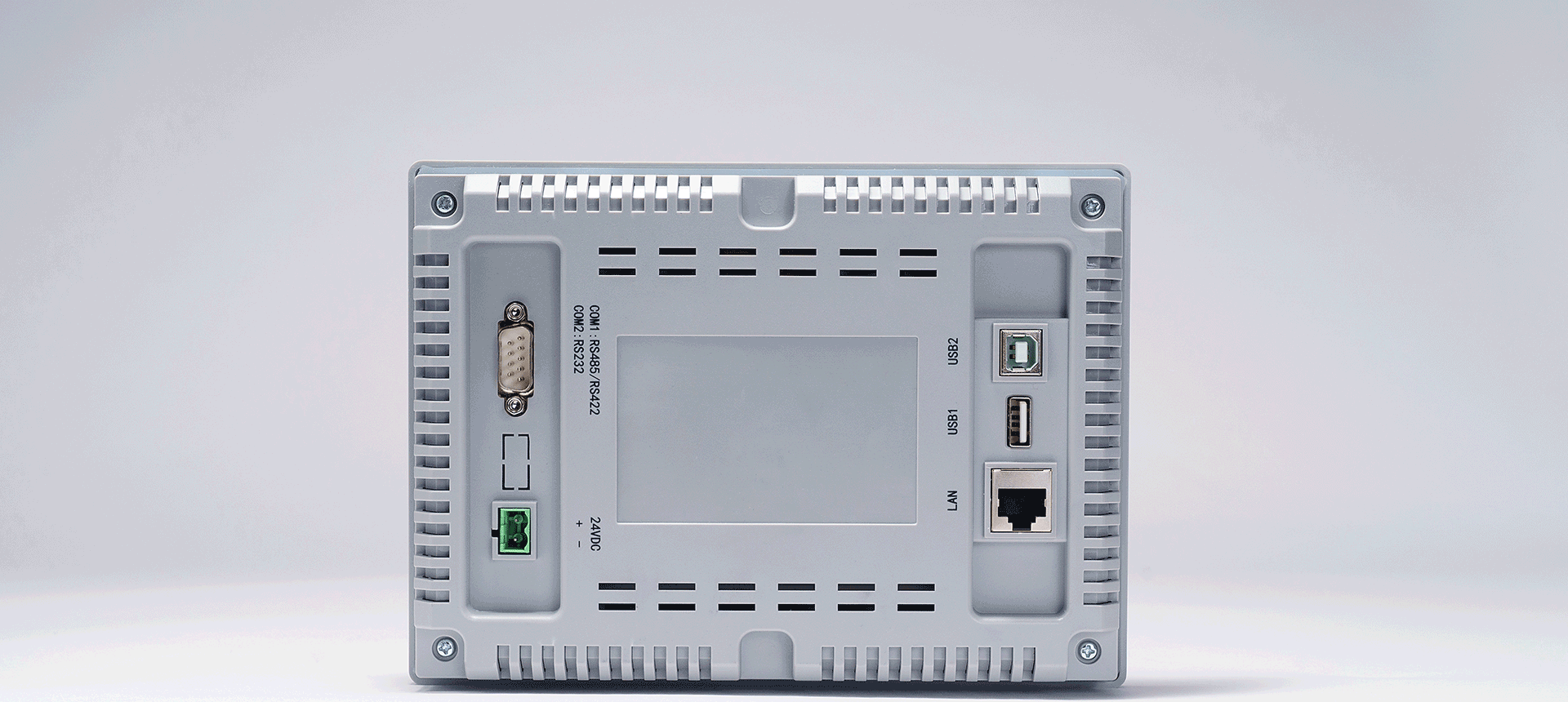

UH 407L7"TFT800×480USB2.0×1,Type A(USB1),支持U盘更新固件、组态和存储数据USB2.0×1,Type B(USB2),支持程序上传下载COM1:RS485/RS422 COM2:RS232不支持
公头
UH 407L-E7"TFT800×480USB2.0×1,Type A(USB1),支持U盘更新固件、组态和存储数据USB2.0×1,Type B(USB2),支持程序上传下载COM1:RS485/RS422 COM2:RS232

10M/100

M自适应

公头




性能规格:

项目性能规格
产品型号UH 407L UH 407L-E
液晶屏7″ TFT
显示色彩65535 色
分辨率800 × 480
背光类型LED
显示亮度350cd/m²
液晶寿命30,000 小时
触控类型4 线电阻式
处理器1GHz 四核主频
存储256MB FLASH+128MB DDR3
USB HostUSB2.0 x 1,Type A(USB1),支持U 盘更新固件、组态和存储数据
USB SlaveUSB2.0 x 1,Type B(USB2),支持程序上传下载
串行接口COM1:RS485/RS422 COM2:RS232
以太网不支持10M/100M 自适应
DB9公头


■ 电气规格:

项 目电气规格
产品型号
UH 407LUH 407L-E
额定功率7.2W
供电电源24V DC
输入范围20.4 ~ 28.8V DC
允许失电10ms
绝缘电阻超过50MΩ@500V DC
耐压性能500V AC 1 分钟


■ 产品认证:

项 目产品认证
产品型号UH 407LUH 407L-E
前面板防护等级符合IP65 认证(4208-93)
CE 认证符合CE 认证(EN61000-6-2:2005/EN61000-6-4:2007)
