BD 扩展板

X系列PLC均支持1块BD扩展板,默认空槽盖板。产品可满足机身点数轻微缺少、安装空间不足的特殊客户需求。BD板开发灵活、体积小,可支持多种BD板扩展类型。

选型表

可选类型参数

使用说明

样本下载
X-2DI4DOT-BD2DI/4DO 晶体管,24VDC数字量2路输入,4路晶体管输出下载

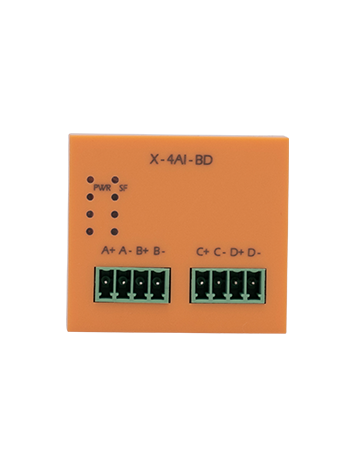

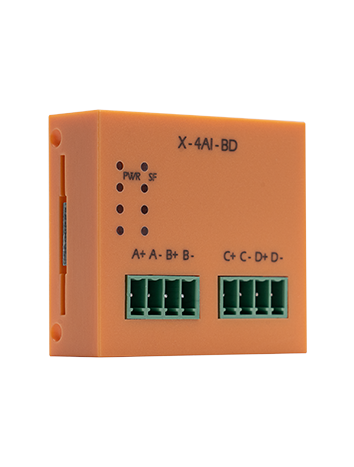

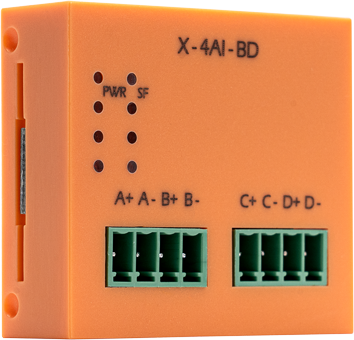

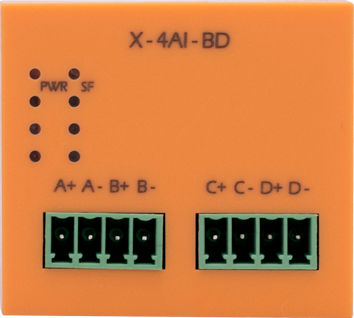

X-4AI-BD4AI,15bit电流型4路模拟量电流输入
X-6DI-BD6DI,24VDC数字量6路输入
X-6DOT-BD6DO,晶体管数字量6路晶体管输出
X-2RTD-BD2路热电阻,支持PT100
2路热电阻输入
X-RS485-BD1路485通讯
1路485通讯
X-2AO-BD2AO,12bit电压输出;11bit电流输出2路模拟量输出
X-1AI1RTD-BD1AI,16bit电流型/1路热电阻,支持PT1001路模拟量输入,1路热电阻输入
X-2AI1O-BD2AI,12bit电压型/1AO,12bit电压输出11bit电流输出2路模拟量输入,1路模拟量输出

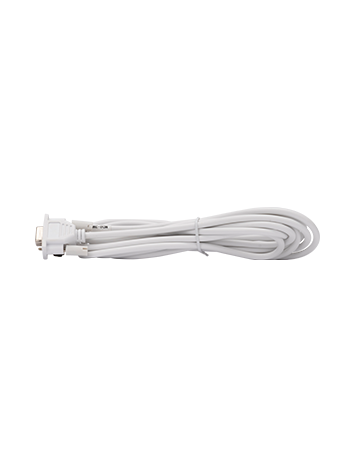

X-232-MD8X系列专用电缆,镀金接口,不易生锈,耐热拔插9针串口转MD8脚接口通讯线。线长2米,白色,MD8口弯头


基本规范
  • 工作环境温度
    -10℃~ 60℃(水平安装),-10℃~ 50℃(垂直安装)
  • 运输环境温度
    -20℃~ 80℃
  • 环境相对湿度
    5 ~ 95%,无凝结(RH 等级2,符合IEC61131-2)
  • 防护等级
    IP20
  • 电磁兼容性
    噪声抑制,符合IEC61000-6-2
  • 机械等级(振动)
    IEC60068,Part2-6/10up58Hz
  • 耐电压
    AC1.5kV 1 分钟,AC电源端子与接地端子之间
    AC1.5kV 1 分钟,AC电源端子与接地端子之间
  • 绝缘电阻
    经DC500V 绝缘电阻计测量后5MΩ 以上, 各端子与接地端子之间
  • 接地
    D 种接地( 接地电阻:100Ω 以下),不允许与强电系统共同接地
  • 使用环境
    无腐蚀性、可燃性气体,导电性尘埃( 灰尘) 不严重的地点
  • 使用高度
    2000M 以下(在加压至大气压以上的环境下不能使用,否则有可能发生故障)
